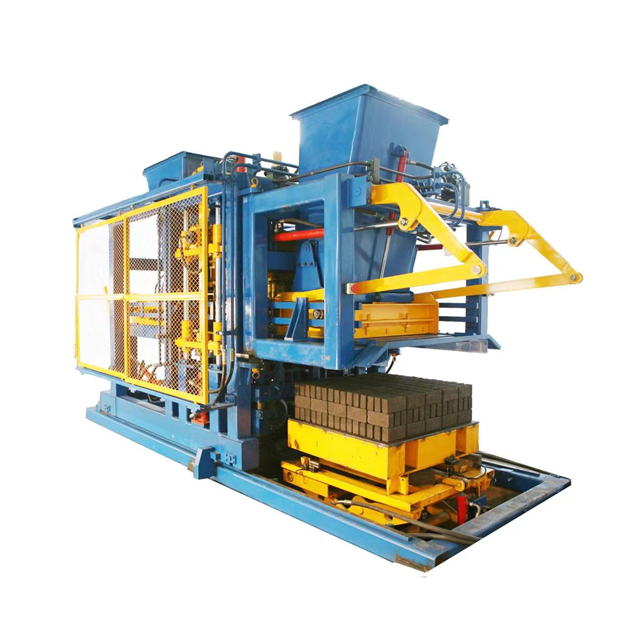

دستگاه جدول زن چیست؟ معرفی دستگاه جدول زن تمام اتوماتیک

امروزه حوزه‌ی ساخت و ساز به کمک پیشرفت تکنولوژی روند ساده‌تری به خود گرفته است. یکی از دستگاه‌هایی که در این عرصه، تولید و روانه‌ی بازار شده، دستگاه جدول زن تمام اتوماتیک می‌باشد. دستگاه جدول زن، دستگاهی است که برای ساخت و تولید انواع جدول‌ و بلوک‌ بتنی به کار می‌رود. طراحی دستگاه‌های جدول زن، ساده و در عین حال از استحکام بالایی برخوردار است. سرعت، دقت و ظرفیت بالا از ویژگی‌های این دستگاه می‌باشد. دستگاه بلوک زن اتوماتیک از به‌روزترین و پیشرفته‌ترین نوع این تجهیزات است. این نوع از دستگاه‌ها، قابلیت تعویض قالب‌ را دارند و در بسیاری از کارگاه‌های بلوک‌زنی مورد استفاده قرار می‌گیرند. با استفاده از دستگاه جدول زن می‌توان قالب‌های بتنی را در تیراژ بالا تولید کرد. به این ترتیب با سرعت بخشیدن به روند ساخت و ساز می‌توان هزینه‌ها را به میزان قابل توجهی کاهش داد.

مشخصات دستگاه جدول زن اتوماتیک

• شاسی از پروفیل 120*120 صنعتی 4 و 6 میل ضخامت
• الکتروموتور پمپ 5.5 اسب 1400 دور
• دارای دو ویبره ورتیکال به همراه دو الکتروموتور 3 اسب 3000 دور چدنی
• حرکت به وسیله هیدروموتور با فرمان هیدرولیکی
• دارای تابلو برق کامل نیمه اتوماتیک کره ای
• پمپ مادر 40 لیتری آرافن یا بلغار
• دارای سیلوی 800 کیلویی به همراه شن کش با پاک کن
• شیر هیدرولیکی گلکسی ترکیه ای 65 لیتری
• راهنمای سمبه و قالب با ضخامت 90 ضد سایش
• ورق قالب 8 میل و ورق سمبه 12 میل فولاد مبارکه برش لیزر
• واشر های سمبه 12 میل برش لیزر با دقت بالا و خلاصی 2 میل

جدول‌های‌ بتنی چه کاربردهایی دارند؟

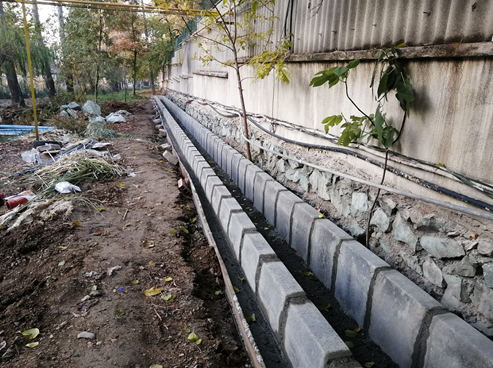

یکی از مهم‌ترین کاربردهای جدول‌ بتنی، استفاده از آن برای ایجاد آبراه در خیابان‌ها و فضای شهری می‌باشد. به کمک این سازه‌ها می‌توان راهی برای عبور آب‌های حاصل از بارندگی ایجاد کرد. محصولات بتنی برای زیبا سازی و جلوه بخشیدن به فضاهای شهری بسیار مؤثر هستند. این بلوک‌ها با طرح‌ها و رنگ‌های مختلف، جذابیت و زیبایی خاصی به محیط می‌بخشند. همچنین استفاده از بلوک بتنی برای ایجاد محوطه و مزربندی بین محیط‌های مختلف رایج می‌باشد. کیفیت جدول‌های بتنی تولید شده به عواملی مانند کیفیت مصالح، رعایت نکات فنی، روش‌های ساخت و شرایط محیطی بستگی دارد.

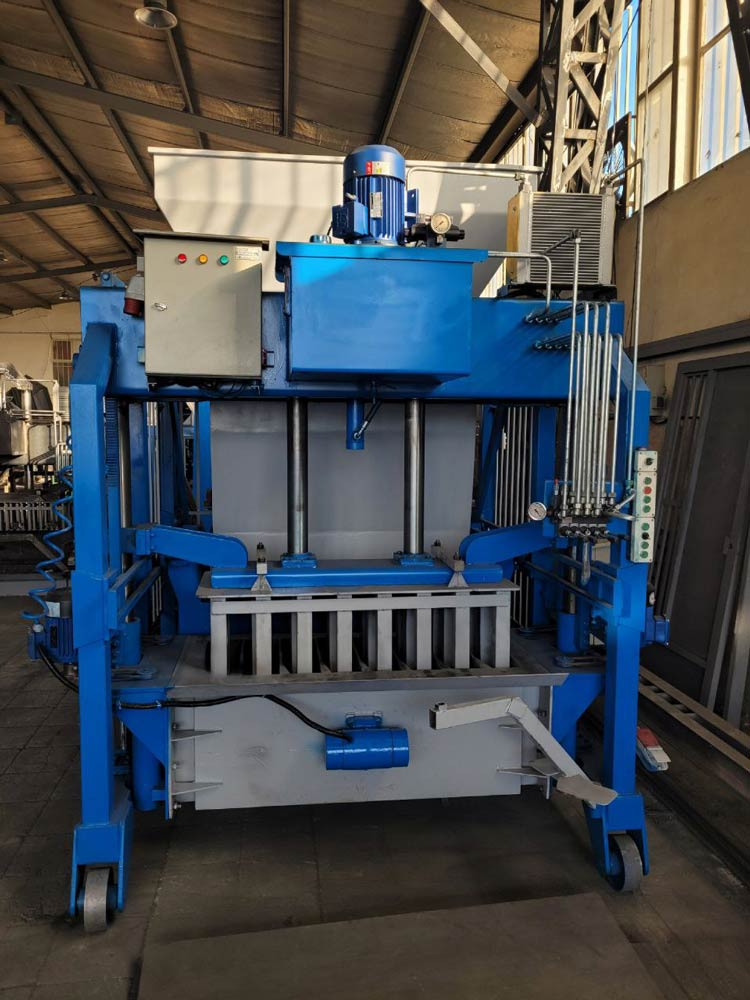

اجزای سازنده‌ی دستگاه جدول زن تمام اتوماتیک

• بدنه: بدنه‌ی دستگاه جدول زن تمام اتوماتیک شامل چهار ستون می‌باشد که از ورق گالوانیزه‌ی محکم با ضخامت بالا ساخته شده است. مقاومت بدنه‌ی این دستگاه به گونه‌ای است که در شرایط سخت کارگاهی دچار خوردگی و پوسیدگی نمی‌شود.
• سیستم پرکننده: سیستم پرکننده شامل یک جعبه به همراه قیف است که روی دستگاه به صورت ثابت قرار می‌گیرد. ارتفاع جعبه را با توجه به ارتفاع دستگاه می‌توان تنظیم کرد. ظرفیت قیف بتن، از 600 تا 700 لیتر متغیر است. این جعبه‌ی پرکننده به کمک میله‌های دوار که توسط موتور هیدرولیک به حرکت در می‌آیند، هدایت می‌شود. به این ترتیب فرایند پر کردن بتن مرطوب و توزیع آن در قالب به سرعت انجام می‌گیرد.
• سیستم فشرده‌سازی: این سیستم از دو ویبراتور سنکرون دو شفت تشکیل شده است که بر روی میز ویبره قرار می‌گیرد. در اثر ارتعاشات و نیروی ایجاد شده از ویبراتور، قالب، بالا و پایین رفته و بتن در آن ریخته می‌شود. بتن مرطوب در قالب فشرده می‌شود. لنت‌های ضربه‌گیری که بین میز ارتعاشی و بدنه‌ی دستگاه وجود دارند، مانع از رسیدن آسیب به دستگاه می‌شوند.
• سیستم هیدرولیک: این سیستم از قطعاتی مانند مخزن و پمپ روغن، الکتروموتور و سیستم خنک کننده تشکیل شده است.
• قالب و سنبه: این قسمت یکی از بخش‌های اصلی و مهم دستگاه جدول زن را تشکیل می‌دهد. کیفیت قالب در محصول تولید شده و روند بلوک‌زنی بسیار مؤثر است. بنابراین باید از کیفیت بالایی برخوردار باشد. ورق‌های فولادی ضد سایش برای ساخت آنها مناسب است. قالب‌ها طبق درخواست کاربر، در ابعاد و اندازه‌های مختلف ساخته می‌شوند.
• ویبره‌ی قالب دستگاه: در میز ویبره یک موتور الکتریکی به کار رفته است. توان این موتور با توجه به نوع و کاربری دستگاه، متفاوت می‌باشد. با فشردن مصالح توسط ویبره‌ی قالب، فضای خالی موجود در مصالح از بین می‌رود و محصول با تراکم بیشتری تولید می‌شود. ویبره‌ی دستگاه بلوک‌زنی در دو نوع میل لنگی و روغنی تولید می‌شود. برخلاف ویبره‌های روغنی، نوع میل لنگی قابلیت تنظیم دارد. با توجه به نیاز مشتری، ویبره‌ی مورد نظر در دستگاه به کار می‌رود.

مزایای استفاده از دستگاه جدول زن تمام اتوماتیک

• دستگاه جدول زن تمام اتوماتیک یکی از به‌روزترین و مجهزترین دستگاه‌هایی است که بدون دخالت دست برای تولید جدول و بلوک بتنی به کار می‌رود.
• با استفاده از این دستگاه‌ها می‌توان انواع جدول‌های خیابانی را تولید کرد.
• دستگاه جدول زن برای تولید بلوک بتنی ظرفیت بالایی دارد و در یک شیفت کاری می‌توان تا 2000 عدد را تولید کرد.
• این دستگاه‌ها با دارا بودن سیستم ویبره‌ی افقی، تنظیم سرعت ویبره را برای اپراتور سهل و آسان کرده است.
• جک‌های قالب و چکش در این دستگاه‌ها به صورت متمرکز قرار می‌گیرند.
• در این دستگاه‎‌ها قالب را می‌توان به آسانی تعویض نمود. همچنین می‌توان انواع قالب را به آن نصب کرد.
• استفاده از سیستم حرکتی هیدرولیک موجب افزایش سرعت و دقت این دستگاه‌ها می‌شود.
• وجود تابلو برق حفاظتی به کنترل فاز کمک کرده و از آسیب رسیدن به موتور الکتریکی جلوگیری می‌کند.
• استفاده از ورق فولاد گالوانیزه در طراحی و ساخت بدنه،‌ از دیگر مزایای این دستگاه‌ها می‌باشد.

تقسیم‌بندی دستگاه‌های جدول زن از نظر جابه‌جایی

• دستگاه جدول زن ثابت: این نوع از دستگاه‌ها با عنوان دستگاه جدول زن درجا نیز معرفی می‌شوند. جدول زن ثابت، فاقد موتور است و هیچ گونه چرخی در آن تعبیه نشده و قابلیت جابجایی و انتقال ندارد. ظرفیت پرس این دستگاه، در حدود 20 الی 30 تن می‌باشد.
• دستگاه جدول زن متحرک: در ساختار جدول زن متحرک، یک موتور الکتریکی وجود دارد. این دستگاه‌ها امکان جابجایی و انتقال به مکان دیگر را دارند. ظرفیت پرس در این دستگاه، 8 الی 10 تن است.

انواع دستگاه جدول زن از نظر کارایی

برای ساخت دستگاه‌های جدول زن، از موتورها و تجهیزات مختلف استفاده می‌شود. در ادامه به معرفی و شرح مدل‌های مختلف دستگاه جدول زن می‌پردازیم.

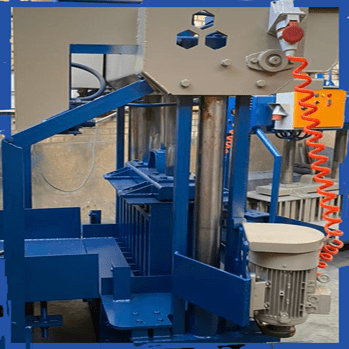

• دستگاه جدول زن دستی: فرایند ساخت جدول با این دستگاه‌ها به صورت کاملاً دستی است. موتور به کار رفته در این دستگاه‌ها توان 5/1 اسب بخار دارد. با استفاده از این دستگاه‌ها می‌توان در هر شیفت کاری بین 400 تا 500 عدد جدول بتنی تولید کرد. در این دستگاه‌ها تنها یک موتور برای ویبره‌ی قالب به کار رفته است. سرعت تولید جدول بتنی در بلوک زن دستی نسبت به نمونه‌های اتوماتیک پایین‌تر می‌باشد. چون تعداد قالب‌های آن کمتر است و پرس به صورت دستی انجام می‌شود. اما قیمت این دستگاه‌ها مقرون به صرفه است و برای تولیدات پایین، گزینه‌ی مناسبی خواهد بود.
• دستگاه جدول زن اتوماتیک: مدل‌های مختلفی از این دستگاه‌ها در بازار موجود است. در ادامه شما را با انواع دستگاه‌های جدول زن اتوماتیک آشنا خواهیم کرد.

انواع دستگاه‌های جدول زن اتوماتیک

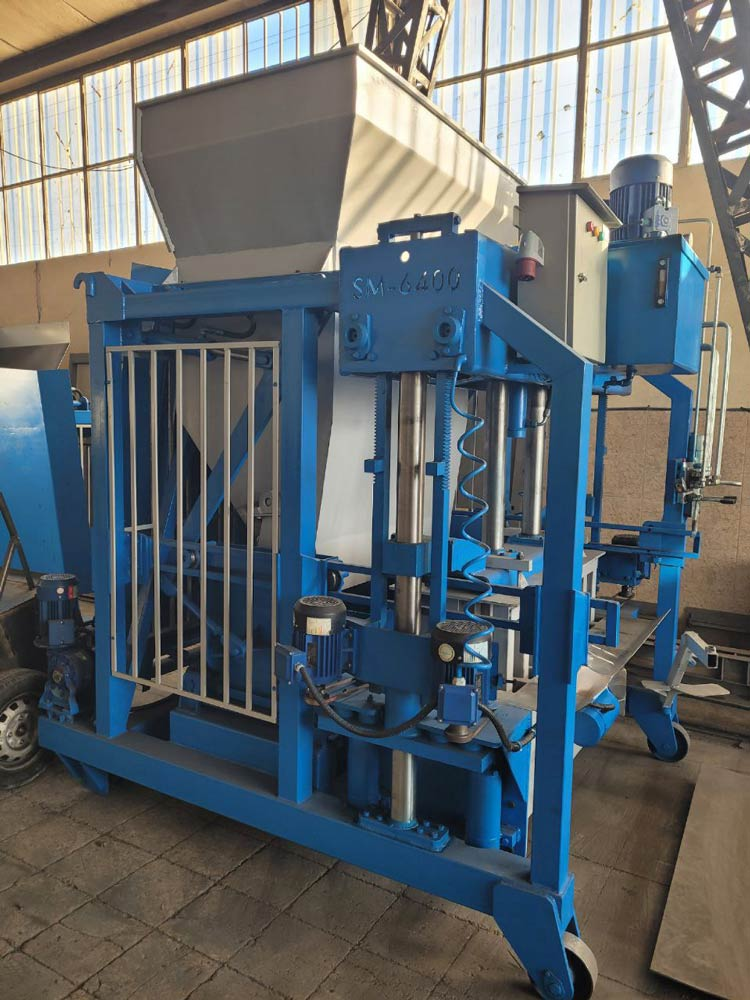

• دستگاه جدول زن تمام اتوماتیک

فرایند تولید و ساخت جدول در دستگاه جدول زن تمام اتوماتیک به صورت اتوماتیک انجام می‌شود. فقط یک اپراتور، نظارت و کنترل دستگاه را به عهده می‌گیرد. دستگاه جدول زن تمام اتوماتیک قابلیت تولید انواع جداول بتنی مانند جدول‌های ساده یا پرسی، جدول کانیو ذوزنقه‌ای و جدول بتنی آبرو را دارد. در یک شیفت کاری، تعداد جدول‌های تولید شده توسط این دستگاه، بسیار بیشتر از دستگاه نیمه اتوماتیک می‌باشد. طراحی ساده و محکم، کارایی و مقاومت بالا و امکان تعویض قالب از ویژگی‌های دیگر این دستگاه می‌باشد.

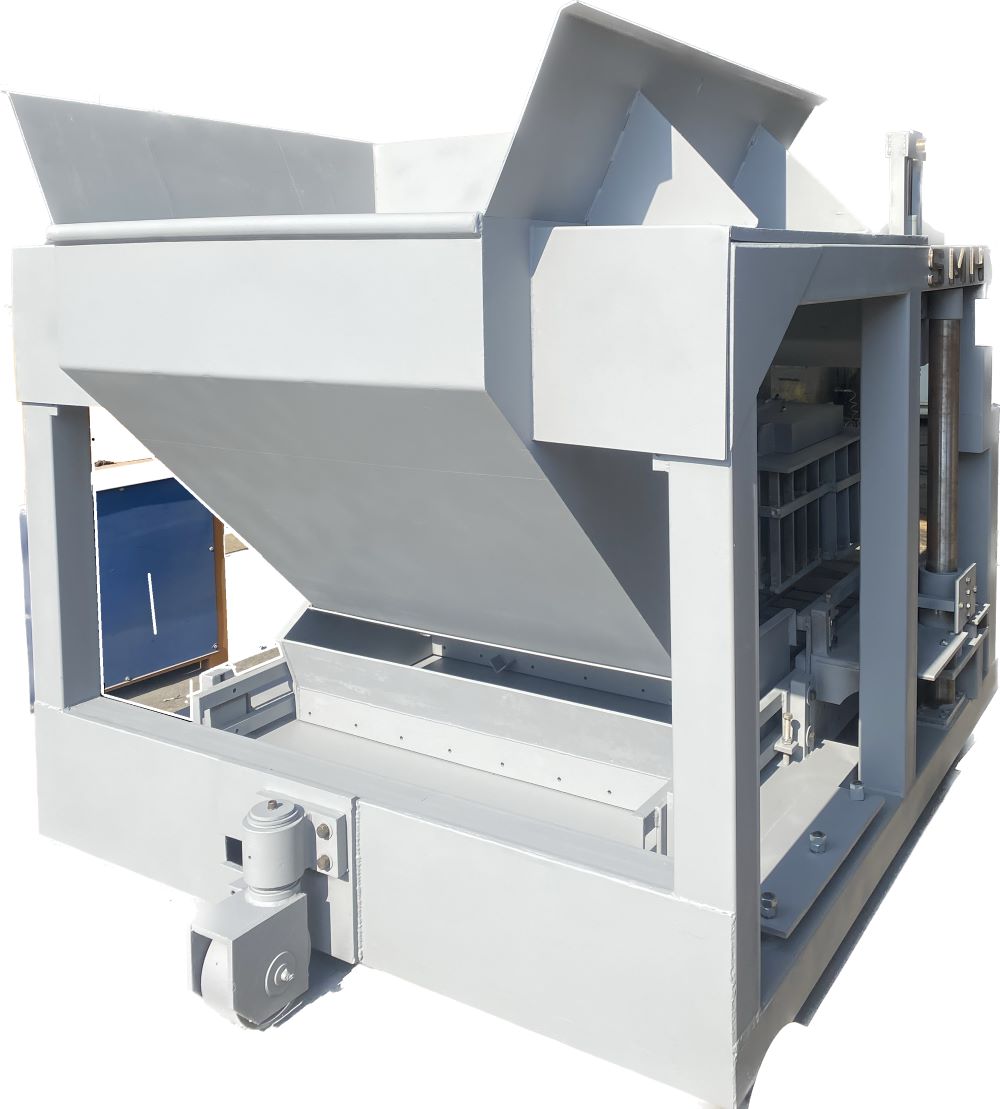

• دستگاه اتوماتیک بدون سیلو

این مدل از دستگاه‌های اتوماتیک، وزنی در حدود دو تن دارند و مجهز به دو موتور با توان 9/5 اسب بخار هستند. قالب‌های جک به کار رفته در این دستگاه‌ها از فولاد ST ساخته می‌شود. با استفاده از این دستگاه‌ها می‌توان تا 700 عدد بلوک بتنی در ابعاد و اندازه‌های سفارشی تولید کرد.

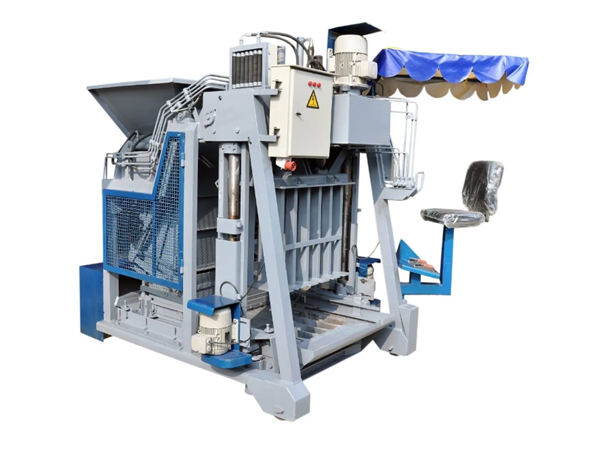

• جدول زن نیمه اتوماتیک

این دستگاه علاوه بر موتور الکتریکی جهت ویبره‌ی قالب، مجهز به پرس هیدرولیک نیز می‌باشد. این دستگاه‌ها در مقایسه با انواع تمام اتوماتیک قیمت پایین‌تری داشته و در بازه زمانی مشابه، تعداد کمتری بلوک بتنی تولید می‌کنند. شما می‌توانید با توجه به نیاز و بودجه‌ی در نظر گرفته شده، هر یک از انواع نیمه اتوماتیک یا تمام اتوماتیک را خریداری کنید.

مراحل تولید جدول بتنی با دستگاه جدول زن تمام اتوماتیک

برای تولید جدول و بلوک بتنی با دستگاه جدول زن تمام اتوماتیک باید مراحل زیر را انجام داد:

ابتدا مخلوط سیمان، ماسه و آب که به نسبت با هم ترکیب شده‌اند، بر روی سینی دستگاه ریخته می‌شود. سپس با استفاده از شن‌کش مخصوص، ملات را به داخل قالب هدایت می‌کنند. پس از آن باید ویبره‌ی قالب‌ها روشن شود. به کمک ویبره‌ی قالب، ملات تا حد کامل متراکم سازی می‌شود. سپس نوبت به مرحله‌ی پرس‌زنی (سنبه زنی) می‌رسد. بهتر است برای افزایش کیفیت محصول، این کار چند بار تکرار شود. در نهایت با بالا آمدن اهرم هیدرولیکی می‌توان بلوک‌ها را از قالب‌ها خارج کرد. جدول‌های ساخته شده برای خشک شدن به محلی مناسب و دور از نور خورشید و رطوبت انتقال داده می‌شوند.

روش‌های تعمیر و نگهداری از دستگاه جدول زن تمام اتوماتیک

دستگاه جدول زن تمام اتوماتیک مانند هر دستگاه دیگری نیاز به انجام سرویس دوره‌ای دارد. سرویس نگهداری به طور منظم، موجب افزایش طول عمر و راندمان دستگاه می‌شود. برای نگهداری از دستگاه، رعایت موارد زیر لازم و ضروری می‌باشد:

• روغن هیدرولیک باید به طور مرتب مورد بازبینی قرار گیرد.
• بهتر است هر شش ماه یکبار، روغن هیدرولیک را تعویض نمایید.
• پس از پایان هر شیفت کاری، قالب و بدنه‌ی دستگاه باید تمیز شود.
• برای جلوگیری از افت عملکرد دستگاه، هر چند وقت یکبار، ریل و سنبه را روغن کاری کنید.
• حتماً از تابلو برق مناسب استفاده کنید تا در صورت بروز نوسانات برق، به الکتروموتور دستگاه آسیبی وارد نشود.
• الکتروموتور دستگاه نباید در محیط‌های مرطوب قرار بگیرد. چنانچه دستگاه جدول زن در محیط‌های بسته نگهداری می‌شود، بهتر است روی آن را با نایلون ضخیم بپوشانید.
• قالب‌های دستگاه پس از تولید حدوداً یک میلیون جدول بتنی، کیفیت و کارایی اولیه‌ی خود را از دست می‌دهند. در این صورت بهتر است قالب‌های نو را با آن جایگزین کرد.
• هنگامی که قالب، خالی از ملات است، ویبره‌ی دستگاه را روشن نکنید.
• به سنبه‌ی دستگاه نباید فشار بیش از اندازه وارد شود.
• دستگاه باید در سطح صاف و هموار قرار بگیرد.
• سعی کنید در زیر نور مستقیم آفتاب و در دمای پایین‌تر از 4 درجه‌ی سانتیگراد با دستگاه کار نکنید.
• قبل از شروع کار، قالب دستگاه را با گریس صنعتی به خوبی چرب کنید.

چگونه دستگاه جدول زن مناسب انتخاب کنیم؟

اگر قصد خرید دستگاه جدول زن تمام اتوماتیک برای کارگاه خود دارید، باید از میان انواع دستگاه‌ها، مدل مناسب را انتخاب کنید. شاید انتخاب دستگاه مناسب از میان مدل‌های مختلف، کار دشواری باشد و شما را دچار سردرگمی کند. در این زمان، مطلب را با کارشناسان و مشاوران با تجربه در میان بگذارید تا راهنمایی‌های لازم را دریافت کنید. به طور کلی برای انتخاب دستگاه جدول زن باید نکات زیر را به خاطر بسپارید:

• شما به تولید چه تعداد جدول بتنی نیاز دارید؟
• وضعیت بدنه‌‌ی دستگاه جدول زن از نظر استحکام چگونه است؟
• ابعاد و اندازه‎ی قالب‌های دستگاه باید چقدر باشد؟
• بودجه‌ی مورد نظر شما برای خرید دستگاه چقدر است؟

چه عواملی در قیمت دستگاه جدول زن تأثیر می‌گذارد؟

اگر می‌خواهید برای کارگاه خود دستگاه جدول زن تمام اتوماتیک تهیه نمایید، باید بدانید که عوامل مختلفی در تعیین قیمت این دستگاه‌ها مؤثر هستند. از جمله می‌توان به موارد زیر اشاره کرد:

• نوع دستگاه از نظر تمام اتوماتیک یا نیمه‌ اتوماتیک بودن
• تعداد قالب‌های دستگاه
• نوع متریال و قطعات مورد استفاده در دستگاه
• جنس و ضخامت ورق به کار رفته در بدنه‌ی دستگاه

به طور کلی می‌توان گفت دستگاه جدول زن دستی به دلیل طراحی ساده و تک موتوره بودن، در مقایسه با انواع اتوماتیک قیمت کمتری دارد. از طرفی کیفیت محصول تولید شده توسط دستگاه جدول زن اتوماتیک و نیمه اتوماتیک به مراتب بالاتر از دستگاه جدول زن دستی است.

دستگاه های اتوماتیک دیگری نیز تولید می شود که در صورت امکان هم جدول تولید می کند هم می تواند دستگاه بلوک زنی باشد که به این دستگاه دو کاره یا دو منظوره می گویند که نسبتا قیمت بالاتری دارند و دارای جک سمبه دو منظوره چکشی و پرسی می باشند.

میزان مصرف برق در دستگاه‌های جدول زن چگونه است؟

جهت تأمین برق مصرفی موتور در دستگاه جدول زن دستی، به برق تک فاز 220 ولت نیاز است. اما برای تأمین نیروی محرکه‌ی موتور دستگاه جدول زن تمام اتوماتیک، باید برق سه فاز 380 ولت در دسترس باشد. بنابراین قبل از تهیه و کار با دستگاه جدول زن، باید برای تأمین انرژی مورد نیاز الکتروموتور، اقدامات لازم را انجام دهید. برای این کار باید از کابل‌ها و تابلو برق مناسب استفاده کنید.

سخن پایانی

جدول‌های بتنی دوام و استحکام بالایی دارند و در برابر شرایط محیطی، پایداری و مقاومت زیادی از خود نشان می‌دهند. به همین دلیل استفاده از این سازه‌ها در پروژه‌های مختلف عمرانی بسیار رایج می‌باشد. با ظهور دستگاه‌های پیشرفته در صنعت ساختمان، زیرساخت‌های لازم فراهم شده و انتظار مهندسان و پیمانکاران از رشد بازار افزایش پیدا کرده است.
